Jako dostawca karetki końcowej często jestem pytany o to, jak zmierzyć dokładność ruchu karetki końcowej. To kluczowe pytanie, ponieważ dokładność ruchu bezpośrednio wpływa na wydajność i bezpieczeństwo całego systemu dźwigowego. Na tym blogu podzielę się spostrzeżeniami i metodami pomiaru tego ważnego parametru.
Dlaczego dokładność ruchu ma znaczenie
Na początek porozmawiajmy o tym, dlaczego dokładność ruchu jest tak ważna. Wózek końcowy to część dźwigu, która podtrzymuje i przesuwa most po pasie startowym. Jeśli nie porusza się dokładnie, może to prowadzić do różnego rodzaju problemów. Na przykład nierówny ruch może powodować nadmierne zużycie kół i szyn, co może skrócić żywotność sprzętu. Może to również skutkować niewspółosiowością żurawia, co może mieć wpływ na podnoszenie i pozycjonowanie ładunków, zwiększając ryzyko wypadków.
Narzędzia do pomiaru dokładności ruchu
Aby zmierzyć dokładność ruchu wózka końcowego, potrzebujemy odpowiednich narzędzi. Oto kilka powszechnie używanych:
Narzędzia do ustawiania lasera
Laserowe narzędzia do wyrównywania są bardzo przydatne, jeśli chodzi o pomiar prostoliniowości i wyrównania ruchu wózka końcowego. Działają poprzez emisję wiązki lasera, którą można wykorzystać do stworzenia linii odniesienia. Następnie można zmierzyć odchylenie wózka końcowego od tej linii odniesienia podczas jego ruchu po pasie startowym.
Kodery
Enkodery to kolejne przydatne narzędzie. Można je przymocować do kół lub osi wózka końcowego w celu pomiaru prędkości obrotowej i położenia. Analizując dane z enkoderów, możemy określić, czy wózek końcowy porusza się ze stałą prędkością i po linii prostej.
Wskaźniki zegarowe
Czujniki zegarowe są prostymi, ale skutecznymi narzędziami do pomiaru małych przemieszczeń. Można ich używać do pomiaru pionowego i poziomego ruchu wózka końcowego w różnych punktach pasa startowego. Porównując odczyty w różnych pozycjach, możemy zidentyfikować wszelkie nieprawidłowości w ruchu.
Proces pomiaru krok po kroku
Przejdźmy teraz krok po kroku przez proces pomiaru dokładności ruchu wózka końcowego:
Przygotuj sprzęt
Przed rozpoczęciem pomiarów upewnij się, że dźwig jest w bezpiecznym i stabilnym stanie. Zatrzymaj wszystkie operacje i odłącz zasilanie dźwigu. Sprawdź koła i szyny pod kątem oznak uszkodzenia lub zużycia i w razie potrzeby wyczyść je.
Skonfiguruj narzędzia pomiarowe
Następnie ustaw narzędzia pomiarowe zgodnie z instrukcją producenta. Na przykład, jeśli używasz laserowego narzędzia do wyrównywania, zamontuj je na stabilnej powierzchni w pobliżu pasa startowego i wyrównaj wiązkę lasera z torem wózka końcowego. Jeśli używasz koderów, podłącz je do odpowiedniego systemu akwizycji danych.
Zmierz pozycję początkową
Wykonaj wstępne pomiary położenia wózka końcowego. Będzie to służyć jako punkt odniesienia dla wszystkich kolejnych pomiarów. Za pomocą narzędzi pomiarowych zarejestruj pionowe i poziome położenie wagonu końcowego w punkcie początkowym pasa startowego.
Przesuń wózek końcowy
Powoli przesuwaj wózek końcowy wzdłuż pasa startowego. Upewnij się, że poruszasz się nim ze stałą prędkością i po linii prostej. W miarę poruszania się należy regularnie rejestrować pomiary za pomocą narzędzi pomiarowych. Na przykład możesz wykonywać pomiary co około 3 metry.
Analizuj dane
Po zakończeniu ruchu przeanalizuj zebrane dane. Poszukaj jakichkolwiek wzorców lub trendów w pomiarach. Na przykład, jeśli zauważysz stałe odchylenie w pozycji poziomej, może to wskazywać na problem z ustawieniem kół lub szyn. Jeśli położenie pionowe różni się znacznie, może to oznaczać, że wózek końcowy przenosi nierównomierne obciążenie lub występuje problem z konstrukcją nośną.
Dokonaj regulacji
Na podstawie analizy danych dokonaj niezbędnych regulacji wózka końcowego lub układu dźwigu. Na przykład, jeśli stwierdzisz, że koła są źle ustawione, może być konieczna regulacja łożysk kół lub ustawienie szyn. Jeśli ładunek jest nierówny, może być konieczne jego ponowne rozłożenie.
Czynniki wpływające na dokładność ruchu
Istnieje kilka czynników, które mogą mieć wpływ na dokładność ruchu wózka końcowego. Oto niektóre z najczęstszych:
Stan koła
Stan kół ma kluczowe znaczenie dla dokładnego ruchu. Jeśli koła są zużyte, uszkodzone lub nieokrągłe, może to powodować nierówny ruch i zwiększać ryzyko wykolejenia. Pamiętaj o regularnym sprawdzaniu kół i wymianie ich w razie potrzeby.
Wyrównanie szyn
Kolejnym ważnym czynnikiem jest ustawienie szyn. Jeśli szyny nie są proste lub poziome, może to spowodować nierównomierny ruch wózka końcowego. Regularnie sprawdzaj ustawienie szyn i dokonuj niezbędnych regulacji.
Dystrybucja obciążenia
Sposób rozłożenia obciążenia na wózku końcowym może również wpływać na dokładność jego ruchu. Jeśli ładunek jest nierównomiernie rozłożony, może to spowodować przechylenie lub kołysanie się wózka końcowego, co prowadzi do niedokładnego ruchu. Upewnij się, że ładunek jest prawidłowo rozłożony i nie przeciążaj karetki końcowej.
Warunki środowiskowe
Warunki środowiskowe, takie jak temperatura, wilgotność i kurz, mogą również wpływać na dokładność ruchu wózka końcowego. Ekstremalne temperatury mogą powodować rozszerzanie się lub kurczenie metalu, co może mieć wpływ na ustawienie kół i szyn. Kurz i zanieczyszczenia mogą również gromadzić się na kołach i szynach, powodując tarcie i zużycie.
Wniosek
Pomiar dokładności ruchu wózka końcowego jest ważną częścią utrzymania wydajności i bezpieczeństwa systemu dźwigowego. Używając odpowiednich narzędzi i postępując zgodnie z właściwym procesem pomiarowym, można wcześnie zidentyfikować wszelkie problemy i podjąć niezbędne kroki w celu ich usunięcia. Pamiętaj, że czynniki takie jak stan kół, ustawienie szyn, rozkład obciążenia i warunki środowiskowe mogą mieć wpływ na dokładność ruchu, dlatego ważne jest, aby zwracać uwagę na te czynniki i wprowadzać wszelkie niezbędne regulacje.

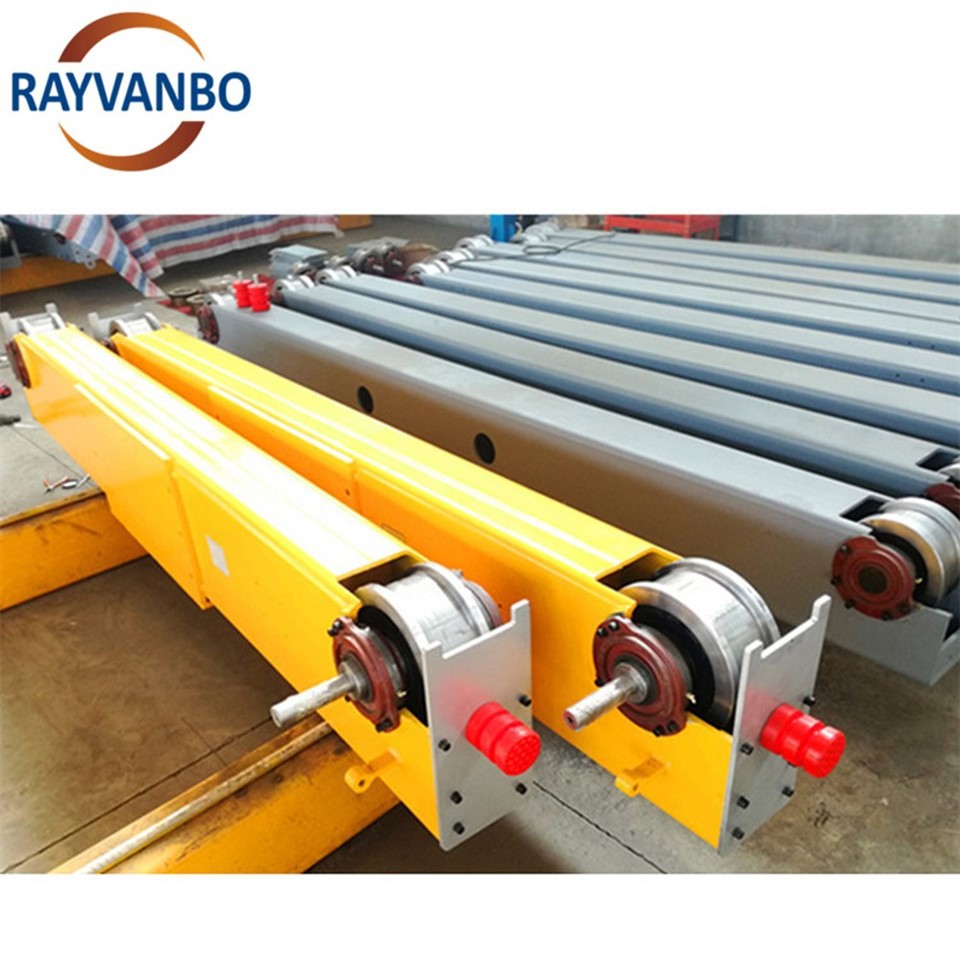

Jeśli szukasz wysokiej jakości wózków końcowych, mamy dla Ciebie wsparcie. Sprawdź naszeHurtownia wysokiej jakości 1 tona 5 ton 10 ton Dostosowany wózek końcowy do zastosowania dźwigu Belka końcowa wózka,Ciężarówki z końcówkami dźwigów mostowych, I1 tona 5 ton 10 ton 20 ton Europejska belka końcowa wózka końcowego do suwnicy. Jeśli masz jakieś pytania lub chcesz omówić swoje specyficzne wymagania, skontaktuj się z nami i rozpocznij negocjacje dotyczące zakupu.
